酒店冷却塔降噪案例

一、项目背景

酒店屋顶安装三组冷却塔。三台设备运行时噪声值预计达到85分贝以上,对酒店高层客房产生了噪声污染。冷却塔噪声主要集中在中低频段,该频段噪声具有传播距离远、治理难度大的特点,由于低频噪声可直达人的耳骨,客人在休息时听到此声音会能使人烦躁激动,影响酒店入住体验。


二、噪声源分析

冷却塔在正常运转时产生的噪声包括溅水噪声、风机进排气噪声、风机减速器组和电动机噪声、循环水泵噪声、输水管道振动辐射噪声等。其中,冷却塔的溅水噪声、风机噪声、电动机噪声是主要噪声源。

(1)溅水噪声

溅水噪声由两种不同的噪声机理产生:一种是水滴撞击水面时发出的尖脉冲噪声;另一种是水滴产生的气泡体积脉动所辐射的噪声。由于冷却塔水流跌落高度较大,水滴的溅落速度和动能都较高,因此导致了溅水噪声较高。溅水噪声呈面声源向外辐射,噪声随传播距离的增加而衰减,溅水噪声成为厂界噪声的一个噪声源。

(2)风机进排气噪声

风机噪声是空气动力性噪声,包括旋转噪声和湍流噪声。旋转噪声是风机叶片旋转时周期性打击空气而引起的气体压力脉动噪声;湍流噪声主要是风机叶片旋转时附着在叶片上的空气不断滑脱成旋涡而产生的噪声。

冷却塔的风机噪声主要是湍流噪声。风机噪声呈明显的低中频特性,气流含水率高,治理起来有一定的难度。另外,冷却塔风机位于冷却塔顶部,风机噪声对远处的噪声影响大于近处。

(3)风机减速器组和电动机噪声

风机和水泵都需要配备电动机,电动机噪声主要包括由旋转子动平衡不良引起的旋转噪声、旋转子切割磁场引起的电磁噪声、冷却风扇的空气动力性噪声、零部件摩擦产生的机械噪声等。减速机组轴承的转动,齿轮的啮合等,都会产生噪声,其本身的加工精度以及装配的精度等都对噪声值有一定的影响。

三、解决方案设计

噪声治理措施:

1、容许偏差设计原则

我们大量的工程实践得知,设备商提供的噪声限值一般都比设备实际运行时的噪声低3-5dB(A),噪声频谱可能因为安装条件与运行工况不同而变化。因此,我们在设计方案中的降噪值要有一定的容许偏差值,技术手段要有一定的覆盖范围,这样才能确保降噪目标的实现;

2、针对性原则

我们面临的主要是以中高频为主的宽频噪声,所以在噪声治理时必须采取具有针对高频隔声的特点,所有治理结构及部件必须对低频噪声具有较好的降噪量,这样才能取得较好的效果,否则事倍功半;

3、经济适宜性原则

通过分析各噪声源及其在噪控措施实施后对目标敏感区域的贡献值进行排序,对高贡献值噪声源进行重点处理,在保证隔音工程各目标实现的前提下把工程投入控制到最小。而采用的工艺手段应该追求技术先进和工艺成熟相结合的方法。

4、综合治理原则

要根据不同噪声的特征采取进行针对性的治理措施,并须对整个区域内的所有设备做整体综合治理,只对某台机组治理,是远远达不到所要求的效果,不同的声压级别都要采取治理,因为最大噪声源治理后,次噪声源就显得突出明显了,它同样存在噪声污染,这是治理中的值得注意的另一个难点。另外,要注意设备机组的散热需求以及维修人员的检维修空间。

常用噪声控制措施的原理及应用如下所示:


5、方案设计

1)消声器选择

为防止出风口噪声辐射,且保证顺畅通风,不影响散热,决定在出风口处安装出风弯头消声器,其为阻抗复合消声器。

现设计冷却塔出风口的出风消声器尺寸为: L2500mm*W2500mm*H1200mm,数量10套,消声器设计消声量≥20 dB(A)。

消声器的消声插片与消声器平台设置缓流区,高度为1000mm。消声器出风口高度设计1200mm,消声插片间距为100mm。弯头消声器安装在整体钢构框架上。

由于排出气体含水分较大,容易使超细玻璃丝棉受潮,从而减低降噪效果,我们采用憎水无碱玻璃丝布对玻璃棉进行包裹。由于消声器内部面层均采用穿孔板结构,若有积水可顺利从孔洞排出,故无需增设排水槽。再加上大量气流从消声器内部排出,若设置排水槽也无法将积水排出

2)吸隔声屏障设计

为进一步的控制冷却塔工作运行时产生的噪声往四周扩散,在冷却塔机组的四周设计吸隔音屏障,屏障设置高度为5米,吸收直达声波,衰减穿透反射的二次噪声,是一项增强辅助措施。

吸隔声屏障屏体采用复合吸隔音板块,吸隔声板总厚度100mm,外层采用厚1.2mm镀锌钢板,内层采用厚1.0mm镀锌穿孔板,中间填充48kg/m³离心玻璃棉,吸音棉用高密度无碱憎水玻璃布包裹。内龙骨采用2mm镀锌钢板折成。镀锌钢板镀锌层厚度不小于120μ,铝合金孔板要求穿孔率为25%。外层及内层板表面采用喷塑处理。

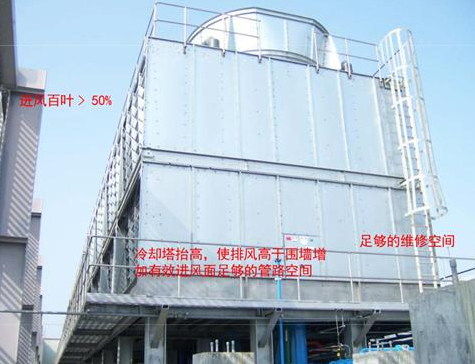

综合考虑现场环境,可充分利用现有环境,节省施工成本的情况下,我方建议吸隔声屏障屏体及基础均采用H型钢,屏体立柱横向与冷却塔框架连为一体。立柱底部与冷却塔基础和女儿墙相连接,特殊情况下单独浇筑混凝土基础。

3)减振器及橡胶软连接

冷却塔脚座与地面间安装阻尼弹簧减振器,管路中安装橡胶软接头,同时,冷却塔如在屋面平台,还需在管路与屋面连接中设置减振器或减振垫,以上措施可大大减少振动带来的影响和噪声。

四、噪声治理效果验收

冷却塔正常运行,在冷却塔五米内、顶层酒店房间内等多个位置测得降噪量满足业主要求。
