室外设备降噪案例

一、项目背景

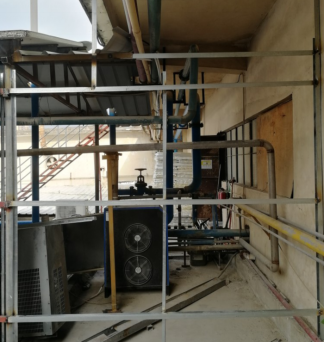

广州某公司楼顶有6台压缩机、1台干燥机,2台除尘机。机组运行时测得噪声高达91.0dB(A),对周围宿舍,居民环境造成严重的影响。受业主委托,我们对现场进行了勘察,并根据实际情况设计了可行的降噪方案,达到业主的要求。

二、噪声源分析

1、压缩机

压缩机噪声包含空气动力性噪声、机械噪声、电磁噪声。辐射噪声的部位分为:空气压缩机机体噪声源;电动机噪声源;进气管道噪声源;进气口噪声源;排气管道噪声源;排气放空空口噪声源。

2、干燥机、除尘机

干燥机、除尘机噪声的噪声来源有风机的空气动力性噪声,风机电机的电机机械噪音、空气动力性噪音和电动机传动装置的电磁噪音,除尘风机管道震动噪音。

3、总结

运用近场法测量了各个部位的噪声频谱,表明楼顶机组噪声呈中高频特性。


三、解决方案设计

噪声治理措施:

1、容许偏差设计原则

我们大量的工程实践得知,设备商提供的噪声限值一般都比设备实际运行时的噪声低3-5dB(A),噪声频谱可能因为安装条件与运行工况不同而变化。因此,我们在设计方案中的降噪值要有一定的容许偏差值,技术手段要有一定的覆盖范围,这样才能确保降噪目标的实现;

2、针对性原则

我们面临的主要是以中高频为主的宽频噪声,所以在噪声治理时必须采取具有针对高频隔声的特点,所有治理结构及部件必须对低频噪声具有较好的降噪量,这样才能取得较好的效果,否则事倍功半;

3、经济适宜性原则

通过分析各噪声源及其在噪控措施实施后对目标敏感区域的贡献值进行排序,对高贡献值噪声源进行重点处理,在保证隔音工程各目标实现的前提下把工程投入控制到最小。而采用的工艺手段应该追求技术先进和工艺成熟相结合的方法。

4、综合治理原则

要根据不同噪声的特征采取进行针对性的治理措施,并须对整个区域内的所有设备做整体综合治理,只对某台机组治理,是远远达不到所要求的效果,不同的声压级别都要采取治理,因为最大噪声源治理后,次噪声源就显得突出明显了,它同样存在噪声污染,这是治理中的值得注意的另一个难点。

常用噪声控制措施的原理及应用如下所示:


针对现场机组集中在楼顶一个区域,并向外辐射声源。拟采取设计安装隔声罩,减少噪声源向外辐射的影响;在进出风口安装消声器和把管道替换为消声管道,消减气流噪声。

5、方案设计

1)隔声罩设计

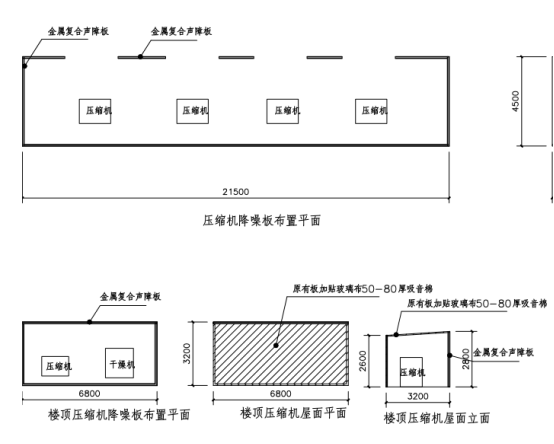

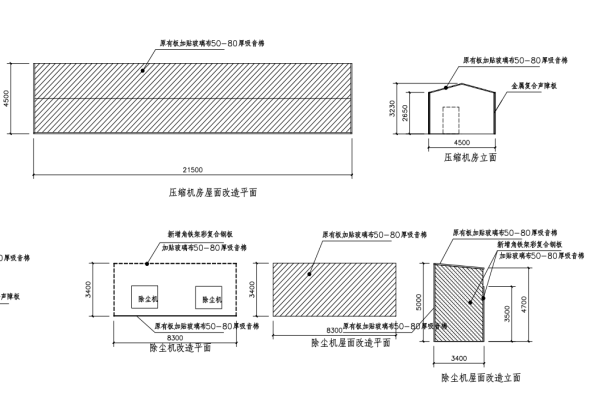

现场确认机组分布的位置,测量机组占用面积的大小,机组的尺寸,设计出一套合理的隔声罩(如上图所示)。隔声罩为带可开关隔声门、内部贴有吸声材料的设计。隔声罩为可拆卸结构,方便日常检修与维护。

根据现场图纸和数据确定隔声材料和结构形式,为此我们选择吸隔声复合结构。外侧板采用高性能彩钢隔声板,内侧采用高性能吸声孔板,在内、外侧板间所形成的空腔中填充厚防潮离心玻璃棉。隔声门为组合式隔声门,由高性能彩钢隔声板加防潮离心玻璃棉组成。

由于机组原本装有挡风雨顶棚,所以在挡风雨顶棚内部贴防潮离心玻璃棉做吸声处理。

现场空间有限,确定安装方法为现场安装。

2)消声器安装

根据机组的工作原理,对风量的要求,对其中风机噪声大的机组安装进出风口消声器,并把进出风管道换成消声管道。消声器具有:a.出风面积最大,b.风阻小,c.消声频谱宽,d.维护方便等优点;在有进风口的两侧设置消声插片,产生消声效果,并满足进风要求。

6、设计方案效果模拟

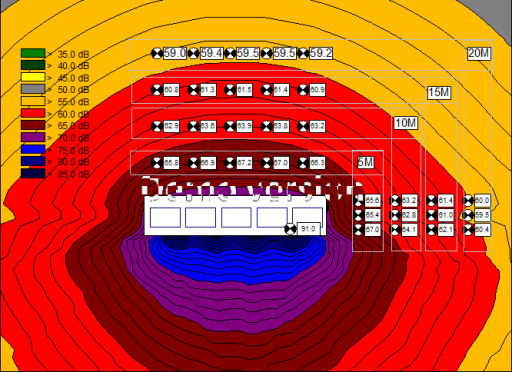

对设计方案进行建模,并模拟噪声。得出结果如下图:


四、噪声治理效果验收

本项目完成后,除非本项目影响,当设备正常运行时按照《国家社会环境生活噪声排放标准》 GB22337-2008进行验收。排除其他非本项目噪声影响,设备旁5米处噪声值≤67dBA),降噪量达24dBA),人体舒适感较好。
